2025年04月17日二级建造师机电工程建造师案例题23在线免费模拟刷题　- 七彩学习网

1．某空调工程,该工程采用集中式空调系统,风管系统设计工作压力为1600Pa。某工程公司承担了此空调工程的施工任务,在风管的制作与安装施工过程中,其部分具体的施工方法和过程如下: (1) 风管穿过需要封闭的防火防爆楼板时,设置了1.2mm厚的钢板防护管; (2) 风管在安装过程先安装支管,而后安装主干管; (3) 采用了耐酸橡胶板制作输送温度高于70℃烟气的风管; (4) 当支、吊架的混凝土养护强度达到设计强度的65%时,进行风管的承重安装; (5) 风管系统安装完成后,经严密性检验合格,进行下道工序的施工。风管安装完成后,经工程质量验收评定组织评定为合格。

答

2．(二) 某公司承担一机电改建工程,工程量主要为新建4台5000m3原油罐及部分管线,更换2台重356t、高45m的反应器,反应器施工方法为分段吊装组焊。针对作业活动,项目部风险管理小组对风险进行了识别和评价,确定了火灾、触电、机械伤害、窒息或中毒、焊接、应急响应等为重大风险。在储罐防腐施工中,因油漆工缺员,临时从敷设电缆的外雇工中抽出两人进行油漆调和作业,其中一人违反规定,自带火种,在调和油漆时,引发一桶稀释剂着火将其本人烧伤,项目部立即启动应急预案,对他进行救护,并送往医院住院治疗。项目部和该工人订立的劳务合同规定,因本人违反操作规程或安全规定而发生事故的责任自负,因此,事发当日,项目部将该名工人除名,并让其自行支付所有医药费用。项目部认为该名工人不属于本企业正式员工,故对该事件不作为事故进行调查和处理。罐区主体工程完成后,消防系统的工程除了消防泵未安装外,其余报警装置已调试完,消防管线试压合格,业主决定投用4台原油罐,为了保证安全,购买一批干粉消防器材放在罐区作为火灾应急使用。问题(二)

答

3．某空调工程,该工程采用集中式空调系统,风管系统设计工作压力为1600Pa。某工程公司承担了此空调工程的施工任务,在风管的制作与安装施工过程中,其部分具体的施工方法和过程如下: (1) 风管穿过需要封闭的防火防爆楼板时,设置了1.2mm厚的钢板防护管; (2) 风管在安装过程先安装支管,而后安装主干管; (3) 采用了耐酸橡胶板制作输送温度高于70℃烟气的风管; (4) 当支、吊架的混凝土养护强度达到设计强度的65%时,进行风管的承重安装; (5) 风管系统安装完成后,经严密性检验合格,进行下道工序的施工。风管安装完成后,经工程质量验收评定组织评定为合格。

答

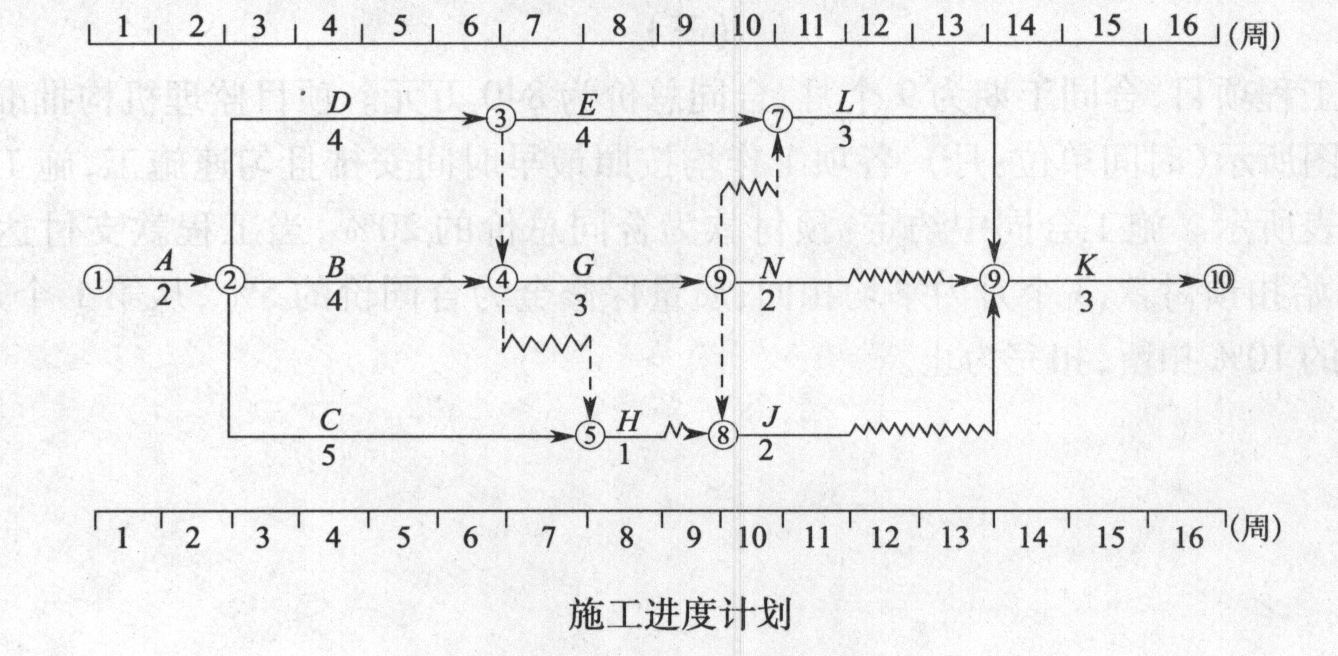

4．某机电工程的施工合同工期为16周，项目监理机构批准的施工进度计划如下图所示（时间单位：周）。各工作均按匀速施工。施工单位的报价单（部分）见下表。

工程施工到第4周时进行进度检查，发生如下事件：事件1:A工作已经完成，但由于设计图纸局部修改，实际完成的工程量为840立方米，工作持续时间未变。事件2:B工作施工时，遇到异常恶劣的气候，造成施工单位的施工机械损坏和施工人员窝工，损失1万元，实际只完成估算工程量的25%。事件3:C工作为检验检测配合工作，只完成了估算工程量的20%，施工单位实际发生检验检测配合工作费用5 000元。事件4：施工中发现地下文物，导致D工作尚未开始，造成施工单位自有设备闲置4个台班，台班单价为300元/台班、折旧费为100元/台班。施工单位进行文物现场保护的费用为1 200元。问题 1.根据第4周末的检查结果，在上图中绘制实际进度前锋线，逐项分析B、C、D三项工作的实际进度对工期的影响，并说明理由。 2.若施工单位在第4周末就B、C、D出现的进度偏差提出工程延期的要求，项目监理机构应批准工程延期多长时间？为什么？ 3.施工单位是否可以就事件2、4提出费用索赔？为什么？可以获得的索赔费用是多少？ 4.事件3中C工作发生的费用如何结算？ 5.前4周施工单位可以得到的结算款为多少元？

答

5．(四) 某机电安装工程项目开工之前,承包方向监理工程师提交了施工进度计划如下图所示,该计划满足合同工期100d的要求。在上述施工进度计划中,由于工作E和工作G共用一个塔式起重机(塔式起重机原计划在开工第25天后进场投入使用),必须顺序施工,使用的先后顺序不受限制(其他工作不使用塔式起重机)。在施工过程中,由于业主要求变更设计图样,使工作B停工10d(其他工作持续时间不变),监理工程师及时向承包方发出通知,要求承包方调整进度计划,以保证该工程按合同工期完工。承包方提出的调整方案及附加要求(以下各项费用数据均符合实际)如下: (一)调整方案:将工作J的持续时间压缩5d。 (二)费用补偿要求: (1)工作J压缩5d,增加赶工费25 000元。 (2)塔式起重机闲置15d补偿:600元/d(塔式起重机租赁费)×15d=9000元。 (3)由于工作B停工10d造成其他有关机械闲置、人员窝工等综合损失45 000元。问题(四)

答

6．某机电安装工程公司总承包一大型制药厂设备安装工程。合同约定,工程设备和主材由业主采购提供。管道工程安装时,因业主提供的水泵迟迟不能到货而影响工期,项目部为保证施工进度自行采购部分水泵并进行安装,安装后被监理工程师发现,下令停工。经与业主协商,同意采用项目部购买的水泵。在试压时,发现项目部购买的水泵密封部位泄漏。地下管网施工中,因设计图样修改,增加了施工内容和工程量,业主仍坚持合同工期不变。为此项目部提出合同变更和索赔的申请。该工程施工环境不确定因素较多,工期紧、任务重,项目部在施工准备阶段制订了人力资源储备预案,因施工范围扩大超过预期,该预案仍不能满足工程进度需要。为赶工期,项目部将制药厂合成工段的压缩机安装分包给具备施工资质的施工单位。项目部编制了该工程施工组织设计,并编制压缩机施工方案,向分包单位进行吏底,然后由分包单位组织施工。问题

答

题干： 某空调安装公司承接某综合性设施的通风空调系统安装工程,该工程包括风管及设备安装、防腐保温、系统调试等项目。该工程施工项目经理部为了确保工程安装质量,使施工能够顺利进行,确定了关键技术,并对其提出解决的对策。该工程施工项目经理部制定的关键技术的管理工作程序为:工程策划→图纸会审→建立组织→确定关键技术→编制技术文件→落实资源→作业交底→必要的实验→实施关键技术→检查改进→评价。
7．在机电工程施工过程中对关键技术的控制要点有哪些?

答

题干： 某工业项目建设单位通过招标与施工单位签订了施工合同,主要内容包括设备基础、设备钢架(多层)、工艺设备、工业管道和电气仪表安装等。工程开工前,施工单位按合同的约定向建设单位提交了施工进度计划,如下图:
上述施工进度计划,设备钢架吊装和工艺设备吊装两项工作共用一台塔式起重机(以下简称塔机),其他工作不使用塔机。经建设单位审核确认。施工单位按照该施工进度计划进场组织施工。
在施工过程中,由于建设单位要求变更设计图纸,致使设备钢架制作工作停工10天(其他工作持续时间不变)。建设单位及时向施工单位发出通知,要求施工单位塔机按原计划进场,调整进度计划,保证该项目按原计划工期完工。
施工单位采取措施使工艺设备调整工作的持续时间压缩3天,得到建设单位同意。
8．施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第几天?

答

9． A公司应邀参加氮制造厂合成压缩工段技改工程投标,招标书说明,以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划(见图1—1)。 A公司总工程师审核认为网络图不符合最短工期要约.退回重编,要求附加说明。经修改重编网络图,A公司最后中标。施工中无损检测发现甲供的高压管件焊缝存在缺陷,退货重供,延误施工10d,A公司为保证总工期不变,加大投入,实施加班作业,最终如期完工。为此,A公司向业主发出索赔意向书。问题

答

10． (二) 某水利水电施工单位中标承揽了一座混凝土重力坝的主体工程施工,施工单位在签署协议书后按照合同要求在规定的时间内编制完成了相关图纸和文件。 [问题](二)

答

题干： 某工厂业主从欧洲订购一批卧式离心泵及其附属装置系统,并与某安装公司签订了安装合同,业主在将设备运往施工现场的途中,适逢大雨,设备被雨水浸润。应业主要求,安装公司解体清洗了该批机泵,测量了轴颈的圆柱度、联轴节处轴的几何尺寸,对轮口环的径向跳动和轴向跳动、机械密封处的轴向跳动等参数,检查了各部件的配合间隙,重新组装了设备。为此安装公司增加费用人民币6万元。
为了追回耽误的时间,安装公司建议采用环氧灌浆料代替原设计灌浆料,经设计单位同意和业主确认,工期节省了14d,增加费用4万元。
此外,业主特批12万元赶工费,安装公司采取了有效赶工措施,按时完成了合同约定的任务。施工资料经监理工程师签字、试运行方案经业主批准后,安装公司着手进行泵的试运行。
在试运行中,一台离心泵振动超标,经查,原因是泵的进口过滤器被棉纱堵塞,业主认为监理单位和安装公司存在质量管理责任,对监理公司和安装公司分别处以3000元和5000元的罚款。安装公司以监理工程师检查合格并签字为由,提出异议,但被业主驳回。
11．泵系统试运行前应具备的条件有哪些?

答

题干： 某机电设备安装公司中标一项中型机电设备安装工程;并签订了施工承包合同。工程的主要内容有:静设备安装、工艺管道安装、机械设备安装等,其中静设备工程的重要设备为一台高38m,重量为60 t的合成塔,该塔属于压力容器,由容器制造厂整体出厂运至施工现场,机电安装公司整体安装。工程准备阶段,施工设计图纸已经到齐。该公司组织编制了施工组织总设计,并根据工程的主要对象,项目部编制了“容器与合成塔安装方案”,“合成塔吊装方案”,“工艺管道安装、焊接技术方案”,“机械设备安装、调试方案”。为便于组织施工,安装公司在业主提供的施工现场旁的临时用地上建造了生产生活临时设施。生产设施包括现场临时办公室、仓库及材料堆放场、管道预制组装场等。生活设施包括职工宿舍、食堂、浴室等。为加快工程进度,管道预制、焊接安排每晚7点到11点的夜间加班作业。安装公司将临时设施的生活、施工废水通过排水沟直接排放到附近一条小河内,固体废弃物运至指定的垃圾处理场倾倒。
12．机电安装公司编制施工组织总设计的主要依据有哪些?

答

13．(一) 某机电总承包公司通过投标承接了一栋超高层办公楼的机电安装工程。总承包公司中标后,业主向总承包公司提出超出招标文件中主要合同条款的附加条件,并以此作为签订合同的前提。附加条件包括:①增加净化空调系统工程;②将原计划总工期20个月改为18个月。总承包公司与业主签订合同后,征得业主同意,将其中的几项分部工程分包给了几家具有相应资质条件的分包单位。为了防止分包单位延误工程进度,合同条款有如下内容: “如果分包单位落后于分包合同规定的工程进度,总承包公司可以指示分包单位采取必要的措施来加快工程进度。对由于分包单位的延误所产生的误期损失,总承包公司可以从已完工作所商定的进度款中扣除部分金额作为对分包单位的罚款处理”。消防工程完工后,总承包公司向建设单位和公安消防机构提出申请,要求对竣工工程进行消防验收,征得公安消防机构同意后,建设单位组织监理、总承包公司和分包单位共同参加现场检查和现场验收。电梯安装中接受了当地安全监察机构的指导和监控,安装结束经自检后,由总承包公司调试,最后由建设单位将检验和调试的结果告知国务院特种设备安全监督管理部门核准的检验检测机构,要求监督检查。问题(一)

答

14．某堤防工程项目业主与承包商签订了工程施工承包合同,合同中估算工程量为5300m3,单价为180元/m3。合同工期为6个月。有关付款条款如下: (1) 开工前业主应向承包商支付估算合同总价20%的工程预付款; (2) 业主自第一个月起,从承包商的工程款中,按5%的比例扣留保修金; (3) 当累计实际完成工程量超过(或低于)估算工程量的10%时,可进行调价,调价系数为0.9(或1.1); (4) 每月签发付款最低金额为15万元; (5) 工程预付款从乙方获得累计工程款超过估算合同价的30%以后的下一个月起,至第5个月均匀扣除。承包商每月实际完成并经签证确认的工程量见下表。每月实际完成工程量月份 1 2 3 4 0 6 完成工程量(m3) 800 1000 1200 1200 1200 500 累计完成工程量(m3) 800 1800 3000 4200 5400 5900 问题:月份123406完成工程量(m3)8001000120012001200500累计完成工程量(m3)80018003000420054005900

答

15．某大型机床厂机电安装工程项目,通过招标投标,最终由某设备安装工程公司中标,并签订了总承包合同。该设备安装工程公司与某机床生产企业签订了采购合同。总承包合同中约定总承包企业承担工程设备的采购任务,总承包企业在订立采购合同后,派人进驻机床生产企业进行监造。为了创造正常的施工条件和提高工程质量,该设备安装工程公司加强了该工程设备和材料的质量控制。

答

16．某机电安装施工单位承建一地下动力中心安装工程,建筑物为现浇钢筋混凝土结构,并已施工完成。预埋的照明电线管和其他预埋工作经检查无遗漏。地下建筑物的平面及剖面简图如图4—1所示。图4-1 地下建筑物的平面及剖面简图设备布置和设计要求如下:①-2.600m层Ⅰ区安装冷却塔及其水池。②-6.800m层Ⅰ区安装燃油供热锅炉、Ⅱ区北侧安装换热器,南侧安装各类水泵。③-11.800m层Ⅰ区为变配电所、Ⅱ区北侧安装离心冷水机组,南侧安装柴油发电机组。④动力中心设有通风排气和照明系统,在-11.800m层地面下有集水坑。各层吊装孔在设备吊装结束后加盖,达到楼面强度,并做防渗漏措施。⑤每种设备均有多台,设备布置紧凑,周界通道有限。安装开工时,工程设备均已到达现场仓库。所有工程设备均需用站位于吊装孔边临时道路的汽车式起重机(40t),吊运至设备所在平面层,经水平拖运才能就位。问题

答

17．某机电安装工程公司承担了一机电工程项目的安装任务,合同工期为120天,合同价款为300 万元。该安装工程公司项目经理部根据施工合同和自身的技术水平为该工程编制了施工组织设计。该施工组织设计包括施工组织总设计、单位工程施工组织设计和分部分项工程施工组织设计。在施工组织总设计的编制中,项目经理部在编制完成资源需求量计划后,确定了施工总进度计划,在施工总进度计划明确后,拟订具体的施工方案。该安装工程公司项目经理部在保证工期和质量满足要求的前提下,对施工成本采取了一定的控制管理措施,在具体的施工成本管理中实施了以下措施: (1)加强施工调度; (2)编制安全使用计划,确定施工成本管理目标; (3)采用先进的施工技术; (4)提出风险应对策略。

答

18．某机电安装工程公司承担了一机电工程项目的安装任务,合同工期为120天,合同价款为300 万元。该安装工程公司项目经理部根据施工合同和自身的技术水平为该工程编制了施工组织设计。该施工组织设计包括施工组织总设计、单位工程施工组织设计和分部分项工程施工组织设计。在施工组织总设计的编制中,项目经理部在编制完成资源需求量计划后,确定了施工总进度计划,在施工总进度计划明确后,拟订具体的施工方案。该安装工程公司项目经理部在保证工期和质量满足要求的前提下,对施工成本采取了一定的控制管理措施,在具体的施工成本管理中实施了以下措施: (1)加强施工调度; (2)编制安全使用计划,确定施工成本管理目标; (3)采用先进的施工技术; (4)提出风险应对策略。

答

19．(二) 为了适应经济开发区规模不断扩大的需要,某市政府计划在该区内新建一座110kV的变电站。新建变电站周边居住人口密集,站址内有地下给水管道和一幢六层废弃民宅。为加强现场文明施工管理,项目部制定了相应的现场环境保护措施。主要措施如下: 措施1:施工前对施工现场的地下给水管道实施了保护措施。措施2:为减少六层废弃民宅拆除时产生扬尘,在拆除时计划配合洒水等。措施3:为及时清除施工中产生的固体和液体废物,计划将废线缆和设备的废油现场全部烧掉。措施4:计划租赁的推土机和挖掘机只能夜间使用,为了防止噪声扰民,施工单位计划将噪声限值在65dB(分贝)。问题(二)

答

20．(一) 其施工单位承建一项南方沿海城市的大型体育馆机电安装工程。合同工期为10个月,于2009年11月1O日开工,2010年9月10日竣工。该工程特点是各类动力设备包括冷冻机组、水泵、集中空调机组、变配电装置等,均布置在有通风设施和排水设施的地下室。由于南方沿海空气湿度大、昼夜温差大,夏天地下室结露严重,给焊接、电气调试、油漆、保温等作业的施工质量控制带来困难。通风与空调系统的风管设计工作压力为1000Pa。项目部决定风管及部件在场外加工。项目部制订的施工进度计划中,施工高峰期在6~8月,正值高温季节。根据地下室的环境条件和比赛大厅高空作业多的特点,需制订针对性施工技术措施,编制质检计划和重点部位的质量预控方案等,使工程施工顺利进行,确保工程质量。在施工过程中,由于个别班组抢工期,在管理上出现工序质量失控,致使在试车阶段发生施工质量问题,如通风与空调系统进行单机和联动试车时,有两台风机出现震动大、噪声大,电动机端部发热等异常现象。经调查发现:风机的钢垫铁有移位和松动,电动机与风机的联轴器同轴度超差。问题(一)

答

21．(四) 某机电安装工程项目,业主通过公开招标方式选择了某机电安装企业,双方签订了机电安装工程施工总承包合同,施工总承包企业又选择了一家劳务分包企业,将某分部工程的劳务作业分包给该劳务分包企业。在施工过程中发生如下事件: 事件1:由于业主供应的工程材料延误,使劳务分包企业停工待料,劳务分包企业直接向业主提出延长工期的要求。事件2:施工过程中,业主要求增加工程量,经项目经理同意后,双方签订变更合同。事件3:某分项工程,监理工程师指令变更合同,因此变更涉及到工程价格的变化,机电安装企业在变更后的第20天向监理工程师提出变更价格的报告。事件4:该机电安装企业为了预防合同风险,向当地保险公司投保了工程一切险。问题(四)

答

22．某化工生产设备安装工程项目,采用解体安装方法进行施工。某机电安装工程公司通过投标取得该项目的总承包施工任务。为了控制分包商的施工质量,业主分别与总承包方和分包方签订了工程施工总承包合同和分包合同。在合同履行过程中发生以下情况。情况一:该机电安装工程公司根据监理单位编制的设备监造大纲,派有资格的专业技术人员到设备制造现场进行监造工作。情况二:该机电安装工程公司根据,质量监督和检验部门编制的经批准妁施工组织总设计进行施工。情况三:该工程分包商在施工中不慎发生一起重大事故,造成经济损失220万元,事故调查组在事故调查清楚后,撰写了事故调查报告,经事故调查组组长签字确认后报安全主管部门。情况四:该工程项目经理部根据企业的职业健康、安全和环境体系,选派一名业务精通的专业技术人员全面负责该项目的职业健康、安全和环境管理工作。情况五:某驱动装置安装完毕后,由于受介质的限制不能进行试运行,经项目经理批准,拟在负荷试运行阶段一并进行。

答

23．A公司应邀参加氮制造厂合成压缩工段技改工程投标，招标书说明，以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划（见下图）。

附加说明： 1.配管包括机泵本体配管25天，塔器本体配管20天，塔机间连接配管15天； 2.试运行包含空负荷单机和联动试运转，考虑不可预见因素较多，计划安排15天的试运行时间。A公司总工程师审核认为网络图不符合最短工期要约，退回重编，要求附加说明。经修改重编网络图，A公司最后中标。施工中无损检测发现甲供的高压管件焊缝存在缺陷，退货重供，延误施工10天，A公司为保证总工期不变，加大投入，实施加班作业，最终如期完工。为此，A公司向业主发出索赔意向书。问题 1.A公司技术部门第一次提交的网络计划工期为多少天？以节点符号表示出关键线路。 2.以不压缩各工序的工作时间为前提条件，画出重编的网络计划图。工期可缩短多少天？以节点符号表示出关键线路。并以重编的网络计划为前提，附加说明如何再进一步缩短工期？ 3.高压管件焊缝常用哪几种无损检测方法检测（以优先顺序排序）? 4.发现高压管件不合格，A公司应如何处理？A公司索赔成立的条件是什么？

答
