1．某公司承担一机电改建工程，工程量主要为新建4台5000立方米原油罐及部分管线，更换2台重356t、高45m的反应器，反应器施工方法为分段吊装组焊。针对作业活动，项目部风险管理小组对风险进行了识别和评价，确定了火灾、触电、机械伤害、窒息或中毒、焊接、应急响应等为重大风险。在储罐防腐施工中，因油漆工缺员，临时从敷设电缆的外雇工中抽出两人进行油漆调和作业。其中一人违反规定，自带火种，在调和油漆时，引发一桶稀释剂着火将其本人烧伤，项目部立即启动应急预案，对他进行救护，并送往医院住院治疗。项目部和该工人订立的劳务合同规定，因本人违反操作规程或安全规定而发生事故的责任自负，因此，事发当日，项目部将该名工人除名，并让其自行支付所有医药费用。项目部认为该名工人不属于本企业正式员工，故对该事件不作为事故进行调查和处理。罐区主体工程完成后，消防系统的工程除了消防泵未安装外，其余报警装置已调试完，消防管线试压合格，业主决定投用4台原油罐，为了保证安全，购买一批干粉消防器材放在罐区作为火灾应急使用。问题 1.指出项目部的风险评价结果有哪些不妥之处。 2.在焊接反应器时，电焊作业存在哪些风险？ 3.依据《安全生产法》及其他安全法规，项目部在这次着火事故前后有哪些违规的地方？ 4.在背景材料给定的条件下，可否让4台原油罐投入使用？说明理由。

答

题干： 某机电工程公司承接了一座llOkV变电站建设项目,工期一年,时间紧、任务重。对此,该公司首先在内部组织了施工进度计划、施工生产资源、工程质量、施工安全、卫生及环境管理等协调工作,以便工程顺利展开;其次明确各级各类人员的安全生产责任制,以加强项目的安全管理;其三,施工过程中公司组织了与工程对应的季节、专业和综合等安全检查,以保障施工过程安全。
该变电站地处偏僻地区,施工时,暂无电源供给,为加快施工进度,该公司自行采用自备电源组织了施工。
变压器经开箱检查和本体密封检验后就位,紧接着进行箱体检查、附件安装、注油和整体密封性试验,但在通电过程中烧毁。
2．公司内部施工进度计划协调主要有哪几方面的工作?

答

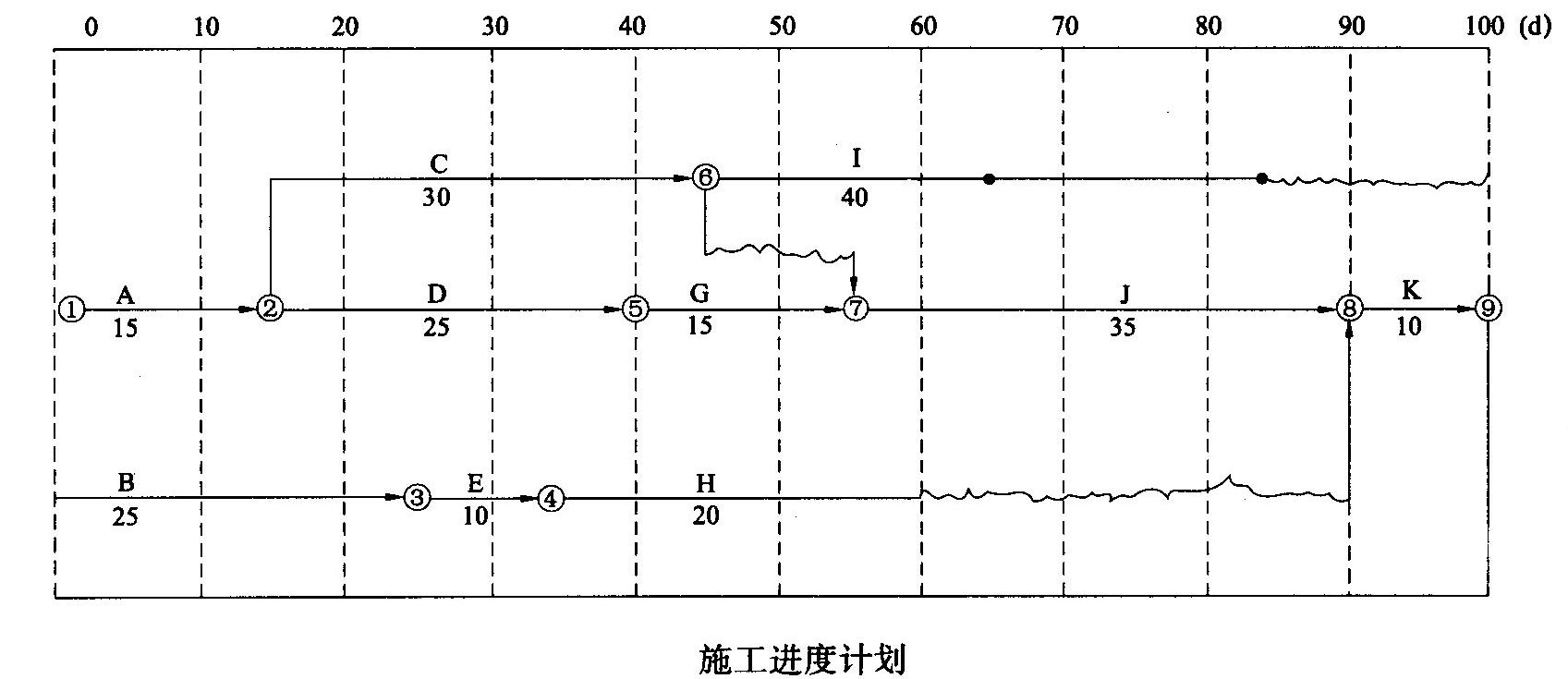

题干： 某机电安装工程项目开工之前,承包方向监理工程师提交了施工进度计划如下图所示,该计划满足合同工期100d的要求。

在上述施工进度计划中,由于工作E和工作G共用一个塔式起重机(塔式起重机原计划在开工第25天后进场投入使用),必须顺序施工,使用的先后顺序不受限制(其他工作不使用塔式起重机)。
在施工过程中,由于业主要求变更设计图样,使工作B停工10d(其他工作持续时间不变),监理工程师及时向承包方发出通知,要求承包方调整进度计划,以保证该工程按合同工期完工。
承包方提出的调整方案及附加要求(以下各项费用数据均符合实际)如下:
(一)调整方案:将工作J的持续时间压缩5d。
(二)费用补偿要求:
(1)工作J压缩5d,增加赶工费25 000元。
(2)塔式起重机闲置15d补偿:600元/d(塔式起重机租赁费)×15d= 9000元。
(3)由于工作B停工10d造成其他有关机械闲置、人员窝工等综合损失45 000元。
3．工作B停工10d后,承包方提出的进度计划调整方案是否合理?该计划如何调整较为合理?

答

题干： 某安装公司在南方沿海承担了一化工装置的安装工作,该装置施工高峰期正值夏季,相对湿度接近饱和。该公司建造了临时性管道预制厂房,采用

气体保护焊进行焊接工作。
根据装置内管道的特点,项目部技术人员确定了管道预制程度为30%,制定了一条直管段配焊一个管件(弯头或法兰等)的预制方案。其工作顺序为:直管段下料→开坡口→直管段坡口、管件坡口清理→直管段与管件组对→焊接→焊缝外观检查→焊缝无损探伤→运至安装现场。
在预制管道时,无损检测工程师发现大量焊口存在超标的密集气孔,情况较为严重,项目部启动了质量事故报告程序,安装公司派出人员与项目部相关人员一起,组成了调查小组,按程序完成了该事故的处理。
此次质量事故使管道预制工作滞后了三天,影响了施工进度。项目部启用了一套备用

气体保护焊系统后,发现直管段下料制约了组焊工作的进度,项目部立即采取调整进度的措施,保证了施工进度。
4．安装公司组织的事故调查小组应由谁组织?调查小组的成员有哪些?

答

题干： 某工程项目业主与承包商签订了设备安装工程施工合同,其中合同中含两个子项工程,估算工程量甲项为2000立方米,乙项为3000立方米,子项工程实际工程量见表1。经协商合同单价甲项为160元/立方米,乙项为120元/立方米。承包合同规定如下:
(1)开工前业主应向承包商支付合同价20%的预付款。
(2)业主自第一个月起,从承包商的工程款中,按5%的比例扣留质保金。
(3)当子项工程实际累计工程量超过估算工程量的10%时,可进行调价,调价系数为0.9。
(4)根据市场情况规定价格调整系数,平均按1.2计算。
(5)工程师签发月度付款最低金额为20万元。
(6)预付款在最后两个月扣除,每月扣50%。

5．预付工程款是多少?

答

6．(一) 南方电子电气有限公司(建设单位)新建液晶屏(LCD)生产车间,其生产线由建设单位从国外订购,A施工单位承包安装。A施工单位进场时,生产车间的土建工程和机电配套工程(B施工单位承建)已基本完工。A施工单位按合同工期要求,与建设单位、生产线供应商和B施工单位洽谈,编制了LCD生产线安装网络计划工作逻辑关系及工作持续时间表(见表2-1)。表2-1 LCD生产线安装网络计划工作逻辑关系及持续时间工作内容工作代号紧前工作持续时间/d 进场施工准备 A 20 开工后生产线进场 B 60 基础检测验收 C A 10 配电装置及线路安装 D A 30 LCD生产线组装固定 E BC 75 配套设备及电气控制系统安装 F BC 40 LCD生产线试车调整 G DE 30 电气控制系统测试 H DEF 25 联动调试、试运行、验收 I GH 15 A施工单位在设备基础检验时,发现少量基础与安装施工图不符,B施工单位进行了整改,重新浇捣了混凝土基础,经检验合格,但影响了工期,使基础检验持续时间为30d。 LCD生产线的安装正值夏季,由于台风影响航运,使LCD生产线设备到达安装现场比计划晚7d。A施工单位按照建设单位的要求,调整进度计划,仍按合同规定的工期完成。问题(一)工作内容工作代号紧前工作持续时间/d进场施工准备A20开工后生产线进场B60基础检测验收CA10配电装置及线路安装DA30LCD生产线组装固定EBC75配套设备及电气控制系统安装FBC40LCD生产线试车调整GDE30电气控制系统测试HDEF25联动调试、试运行、验收IGH15

答

题干： 某啤酒生产线设备安装工程项目,施工项目部在各工程正式施工开始前,对各项准备工作及影响质量的各因素和有关方面进行了质量控制。施工项目经理部为了确保工程项目质量符合设计意图和国家规范、标准的要求,采用PDCA循环方法对该工程进行质量控制。以下是该施工项目经理部在质量控制过程中的部分具体方法:(1)确定质量总目标并分解成分目标;(2)绘制竣工图;(3)对工程进场材料进行检验;(4)进行联动调试和试运转;(5)检查竣工资料文件;(6)编制施工组织总设计;(7)参加设计技术交底;(8)对施工工艺、方法、工序进行质量监督。
7．形成工程质量全过程涉及哪些阶段?

答

8．(一) 某机电安装施工单位在沿海城市承建一座植物油厂,施工时间在5~11月。该工程施工难度较大的是六栈桥吊装,总重500多吨,分布在8~30m标高的不同区域内。项目经理部制订吊装方案时,针对现场具体情况,结合本单位起重吊装经验,提出了采用全部起重机、全部桅杆、起重机桅杆混合或一侧用汽车起重机、另一侧利用塔楼钢架架设工具(简称起重机塔架法)等吊装方法。为确保安全、工期和降低成本,从操作难度、吊装成本、客观条件、吊装效率、安全程度等评价因素进行技术经济分析,见表3-1。表3-1 技术经济分析(评价因素及各方案评分值) 序号评价要素n 权值B(%) 方案满足程度A(%) 全部起重机全部桅杆起重机桅杆混合起重机塔架 A A×B A A×B A A×B A A×B 1 操作难度 30 100 0.30 40 0.12 60 0.18 90 0.27 2 吊装成本 30 50 0.15 80 0.24 80 0.24 80 0 24 3 客观条件 10 40 0.04 50 0.05 60 0.06 100 0.10 4 吊装效率 10 100 0.10 60 0.06 70 0.07 80 0 08 5 安全程度 20 90 0 18 80 0.16 90 0.18 80 0.16 汽车式起重机试吊时出现倾斜,经分析汽车式起重机使用偏离了特性曲线参数要求,随即进行了处理。在正式吊装过程中,有一个从其他施工现场调来的导向滑轮,由于本身故障卡死不转,立即采取紧急处理并予以更换。问题序号评价要素n权值B(%)方案满足程度A(%)全部起重机全部桅杆起重机桅杆混合起重机塔架AA×BAA×BAA×BAA×B1操作难度301000.30400.12600.18900.272吊装成本30500.15800.24800.24800 243客观条件10400.04500.05600.061000.104吊装效率101000.10600.06700.07800 085安全程度20900 18800.16900.18800.16

答

题干： 某工业项目建设单位通过招标与施工单位签订了施工合同,主要内容包括设备基础、设备钢架(多层)、工艺设备、工业管道和电气仪表安装等。工程开工前,施工单位按合同的约定向建设单位提交了施工进度计划,如下图:
上述施工进度计划,设备钢架吊装和工艺设备吊装两项工作共用一台塔式起重机(以下简称塔机),其他工作不使用塔机。经建设单位审核确认。施工单位按照该施工进度计划进场组织施工。
在施工过程中,由于建设单位要求变更设计图纸,致使设备钢架制作工作停工10天(其他工作持续时间不变)。建设单位及时向施工单位发出通知,要求施工单位塔机按原计划进场,调整进度计划,保证该项目按原计划工期完工。
施工单位采取措施使工艺设备调整工作的持续时间压缩3天,得到建设单位同意。
9．按节点代号表示施工进度计划的关键线路,该计划的总工期是多少?

答

10．(二) A公司应邀参加氮制造厂合成压缩工段技改工程投标,招标书说明,以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划(见图1-1)。 A公司总工程师审核认为网络图不符合最短工期要约,退回重编,要求附加说明。经修改重编网络图,A公司最后中标。施工中无损检测发现甲供的高压管件焊缝存在缺陷,退货重供,延误施工10d,A公司为保证总工期不变,加大投入,实施加班作业,最终如期完工。为此,A公司向业主发出索赔意向书。问题(二)

答

题干： 某机电设备安装公司承包了一台带换热段的分离塔和附属容器、工艺管道的安装工程。合同约定,分离塔由安装公司制造或订货,建设单位提供制造图纸。由于该塔属压力容器,安装公司不具备压力容器制造和现场组焊资格,故向某具备资格的容器制造厂订货。安装公司为了抢工期,未办理任何手续,在分离塔运抵现场卸车后,直接就吊装就位,并进行后续的配管工程。在工程实施过程中,出现了以下事件:一、管道系统压力试验中,塔进、出口管道上的多个阀门发生泄漏。检查施工记录,该批由建设单位供货的阀门在安装前未进行试验。安装公司拆卸阀门并处理完后重新试压合格,工期比原计划延误6d。安装单位就工期延误造成的损失向建设单位索赔,遭到建设单位拒绝。二、在联动试运行中,分离塔换热段管板与接管连接的多处焊缝泄漏,试运行中止。安装单位对塔泄漏处进行了补焊处理后,再次启动试运行,而塔的原漏点泄漏更加严重,不得不再次停止试运行。分析事故原因,确定是由分离塔质量问题引起,但未查到分离塔的出厂质量证明文件和现场交接记录。由于分离塔待修停工,使该项目推迟竣工投产2个月。为此,建设单位要求安装单位承担质量责任并赔偿全部经济损失。
11．说明建设单位拒绝安装单位对事件一提出索赔的理由。

答

题干： 某机电安装公司承建一小区泵站工程,按合同要求已全部完成,监理组织的复验已通过,并经建设单位组织验收合格。在投入使用前,主管部门提出管线布置在地面以上不利于操作,应改到地下;主要设备分散布置不好,应改为直线布置,除此以外的工艺流程、材料设备、技术要求等均不变。建设单位据此要求施工单位予以更改,并仍按原固定总价提高20%。施工单位经认真核算预计修改量会达到原工程量的50%以上,而且材料量占的比重大,因此,施工单位没有同意,要求终止合同。经多次协商,确定按修改内容,重新单独核价一次包死。由于工期紧,建设单位无法提供修改图,施工单位按照业主代表现场指导完成了修改任务。施工单位归档时,用的是原竣工图。
12．施工单位可否要求终止合同?说明理由。

答

13． (一) 某水利工程施工项目,项目法人依据《水利水电土建工程施工合同条件》(GF—2000—0208),与施工单位签订了施工合同。招标文件中的工期为270天,协议书中的工期为242天。施工中发生了下列事件。事件1:施工单位在按监理单位签发的设计文件组织施工前,发现某部位钢筋混凝土浇筑要求与相关规范规定不一致,向设计单位提出变更建议并附变更方案;设计单位审核后认为施工单位的建议正确,方案合理,向施工单位发出了设计修改文件。事件2:在施工过程中,根据监理单位的书面指示,施工单位进行了跨河公路桥基础破碎岩石开挖,但公路桥报价清单中无此项内容。主体工程报价清单中有以下单价: (1) 混凝土坝A:砂卵石、岩石地基开挖80元/m3;B:基础处理90元/m3。 (2) 土石坝C:砂卵石、岩石地基开挖60元/m3;D:基础处理70元/m3。事件3:施工单位经监理单位批准后对基础进行了混凝土覆盖。在下一仓浇筑准备时,监理单位对已覆盖的基础质量有疑问,指示施工单位剥离已浇混凝土并重新检验,检测结果表明,基础质量不合格。施工单位按要求进行返工处理并承担了相应施工费用,但提出了检验费用支付申请和因此次检验影响进度的工期索赔。 [问题](一)

答

14．某汽车生产线设备安装工程,施工总承包方项目经理部的项目经理负责编制了工程施工组织总设计,编制过程中是以分部工程项目为对象进行编制的。编制完成后提交监理工程师。该设备基础工程施工完成后,施工总承包方对设备基础进行了检验,其主要检验内容包括:基础质量合格证明书、外观,基础的位置及几何尺寸,对设备基础进行了预压试验。问题 1.该设备安装工作施工组织设计的编制过程中有哪些不妥之处？并改正。 2.施工组织总设计的主要内容有哪些？ 3.设备基础质量合格证明书有哪些？ 4.对设备基础的外观检查主要是查看哪些项目？ 5.对设备基础的位置及几何尺寸的测量检查主要包括哪些项目？ 6.对设备基础进行预压试验的作用是什么？ 7.如果对设备基础的强度有怀疑时,应运用什么方法对基础的强度进行复测？

答

题干： 某公司总承包某厂煤粉制备车间新增煤粉生产线的机电设备安装工程,新生产线与原生产线相距不到10m,要求扩建工程施工期间原生产线照常运行,工程内容包括一套球磨机及其配套的输送、喂料等辅机设备安装;电气及自动化仪表安装;一座煤粉仓及车间的非标管道制作及安装;煤粉仓及煤粉输送管道保温;无负荷调整试运转。项目部组建后立即着手下列工作:(1)根据工程内容安排各专业的施工顺序。(2)根据本工程的特点分析紧急状态并制订应急预案。(3)制订球磨机吊装方案。球磨机简体单重50 t,安装高度1.2m,拟采用90 t汽车吊吊装,在现场许可的合适工况条件下90 t汽车吊吊装能力为52 t。(4)制订安装质量保证措施和质量标准,其中对关键设备球磨机的安装提出了详尽的要求:在垫铁安装方面,每组垫铁数量不得超过6块,平垫铁从下至上按厚薄顺序摆放,最厚的放在最下层,最薄的放在最顶层,安装找正完毕后,最顶层垫铁与设备底座点焊牢固以免移位。(5)制订煤粉仓施工方案。考虑到煤粉仓整体体积大,安装位置高程20m,故组对成两段吊装,就位后进行上下段连接焊缝的内外焊接。内部焊接时考虑到仓内空间狭窄,无通风孔,故暂打开仓顶防爆孔作为透气孔,并采用36 V安全行灯作为内部照明。
15．本安装工程中的紧急状态主要应包括哪些?

答

题干： 政府投资的某机电工程,某监理单位承担了该工程施工招标代理和施工监理任务,该工程采用无标底公开招标方式选定施工单位。工程实施中发生了下列事件:
事件一:工程招标时,A、B、C、D、E、F、G共七家投标单位通过资格预审,并在投标截止时间前提交了投标文件。评标时,发现A投标单位的投标文件虽加盖了公章,但没有投标单位法定代表人签字,只有法定代表人授权书中被授权人的签字(招标文件中对是否可由被授权人签字没有具体规定);B投标单位的投标报价明显高于其他投标单位的投标报价,分析其原因是施工工艺落后造成的;C投标单位将招标文件中规定的工期380天作为投标工期,但在投标文件中明确表示如果中标,合同工期按定额工期400天签订;D投标单位投标文件中的总价金额汇总有误。
事件二:经评标委员会评审,推荐G、F、E投标单位为前3名中标候选人。在中标通知书发出前,建设单位要求监理单位分别找G、F、E投标单位重新报价,以价格低者为中标单位。按原投标价签订施工合同后,建设单位以中标单位再次新报价签订协议书,作为实际履行合同的依据。监理单位认为建设单位的要求不妥,并提出了不同意见,建设单位最终接受了监理单位的意见,确定G投标单位为中标单位。
事件三:开工前,总监理工程师召开了第一次工地会议,并要求G单位及时办理施工许可证,确定工程水准点,坐标控制点,按政府有关规定及时办理施工噪声和环境保护相关手续。
事件四:开工前,设计单位组织召开了设计交底会。会议结束后,总监理工程师整理了一份《设计修改建议书》,提交给设计单位。
事件五:施工开始前,G单位向专业监理工程师报送了《施工测量放线报验表》,并附有测量放线控制成果及保护措施。专业监理工程师复核了控制桩的校核成果和保护措施后,即予以签认。
16．分别指出事件一中A、B、C、D投标单位的投标文件是否有效?说明理由。

答

题干： 某机电安装工程公司承担了一机电工程项目的安装任务,合同工期为120 d,合同价款为300万元。该安装工程公司项目经理部根据施工合同和自身的技术水平为该工程编制了施工组织设计,该施工组织设计包括施工组织总设计、单位工程施工组织设计和分部(分项)工程施工组织设计,在施工组织总设计的编制中,项目经理部在编制完成资源需求量计划后,确定了施工总进度计划,在施工总进度计划明确后,拟定具体的施工方案。该安装工程公司项目经理部在保证工期和质量满足要求的前提下,对施工成本采取了一定的控制管理措施,在具体的施工成本管理中实施了以下措施:(1)加强施工调度。(2)编制安全使用计划,确定施工成本管理目标。(3)采用先进的施工技术。(4)提出风险应对策略。
17．施工组织总设计,单位工程施工组织设计和分部分项工程施工组织设计分别是以何为对象进行编制的?

答

18．某机电设备安装公司承担了理工大学建筑面积为2万平方米的图书馆工程的通风空调系统施工任务。该工程共有

六个集中式全空气空调系统，空调风系统设计工作压力为600Pa。空气处理机组均采用带送风机段的组合式空调机，由安装公司采购并组成项目部承担安装任务。风管系统安装完毕后，严密性试验采用漏光法检测合格。当施工进入空调系统调试阶段时，系统出现三个问题：①空气处理机组运转时晃动；②

系统调试中在风管所有阀门全开情况下，实测送入空调区风量小于设计风量且相差较大，而该系统风机出口风量实测值符合设计要求；③空气处理机组冷却水进出管路上的阀门有滴水，经检查这两个阀门未保冷但无漏水。针对上述问题，施工单位采取了整改措施后才使系统调试合格。空调系统调试完成后，按施工质量验收程序进行了施工质量验收工作。空气处理机组运转时产生晃动的原因是什么？如何解决？

答

19．某机电安装工程公司承接某综合性设施的通风空调安装工程。在施工准备阶段,该机电安装工程公司制订了施工方法和施工工艺,在制订过程中兼顾了进度控制、质量控制、成本控制三大目标,使得对各工序施工活动的质量得到有效控制。该机电安装工程公司对施工环境也制订了相应的控制措施。

答

20．(三) 某工业厂房的动力站安装工程,该工程的总承包商项目经理部坚持“安全第一、预防为主”的方针,建立了安全管理体系和安全生产责任制,并针对该工程项目的规模、结构、特点、环境、技术含量、施工风险及资源配置等因素进行了施工安全策划,编制了具体化、及时化、有针对性的施工安全技术措施并进行了交底。问题(三)

答

题干： 某机电安装施工单位承建一地下动力中心安装工程,建筑物为现浇钢筋混凝土结构,并已施工完成。预埋的照明电线管和其他预埋工作经检查无遗漏。地下建筑物的平面及剖面简图如下图所示。

设备布置和设计要求是:-2.600层I区安装冷却塔及其水池;-6.800层I区安装燃油供热锅炉、Ⅱ区北侧安装换热器,南侧安装各类水泵;-11.800层I区为变配电所、Ⅱ区北侧安装离心冷水机组,南侧安装柴油发电机组;动力中心设有通风排气和照明系统,在-11.800层地面下有集水坑。各层吊装孔在设备吊装结束后加盖,达到楼面强度,并做防渗漏措施;每种设备均有多台,设备布置紧凑,周界通道有限。
安装开工时,工程设备均已到达现场仓库。所有工程设备均需用站位于吊装孔边临时道路的汽车吊(40t),吊运至设备所在平面层,经水平拖运才能就位。
21．根据建筑物设备布置和要求应怎样合理安排设备就位的顺序,理由是什么?用任意一层(-2.600层除外)为例作设备就位流程图。

答

22．某电梯安装工程项目,由于电梯工程在高且深的井道内作业,每层在层门安装前留下较大的门洞,这对作业人员或其他闲杂人员存在高空坠落的危险,针对这一情况,施工项目经理部对从事影响工程质量的所有人员进行了控制。施工项目经理部对该电梯工程的施工程序和施工安全技术措施的制定如下: (1)机房通向井道的预留孔随时开通以方便施工。 (2)井道安装好导轨后放基准线进行配管配线。 (3)层门洞靠井道壁外侧设置坚固的围封,围封的高度不小于0.8m。 (4)由制造厂组装完成经调试合格后加以封记的机电协调动作部件在施工时应拆封调整后安装。 (5)电梯安装单位安装完毕自检试运行结束后,由监理单位负责进行校验和调试。 (6)电梯经校验和调试符合要求后,向当地特种设备安全监督部门报验要求监督检验。问题

答

题干： A机电工程公司总承包了一新建机械厂的通风与空调工程,总工期为6个月。主辅材料均由A机电公司供应。其中,分部分项工程量清单计价合计为536万元;措施项目清单计价合计60万元;其他项目清单计价合计15万元。取费费率为:规费费率4.85%; 税率3.56%。
合同规定,主材预付款为合同造价的30%,质量保证金为合同造价的5%,从每月进度工程款中扣回。
A公司经过测算,决定公司按照工程总造价的15%提取,剩余的为公司对项目的考核成本。公司与项目部签订的项目目标成本又降低了3%。
项目部经过测算,在目标成本的基础上人工费可以降低2.5%;材料费可以降低5%;机械费可以降低6%;其他直接费降低9%;间接费降低11%。

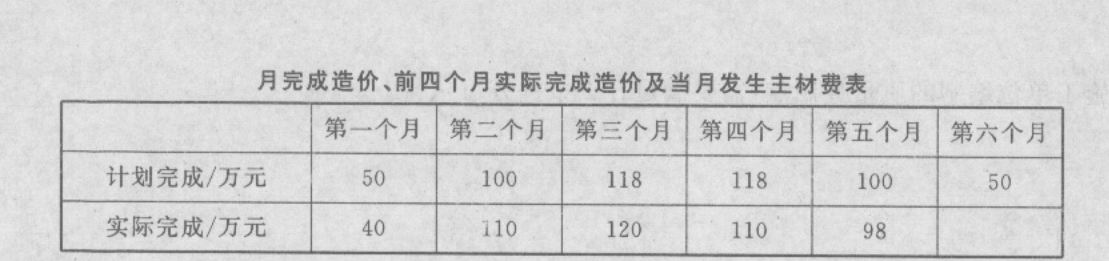

项目经理部编制的成本计划和前四个月实际完成工程造价以及当月发生的主材费见下表。项目部对成本进行了分解,并且抓住了成本控制的主要环节,很好地完成了公司下达的成本目标,并节余35万元。

23．若背景中的人工费占计划成本20%、材料费占50%、机械费占15%、其他直接费占5%、间接费占10%,项目部计划成本降低额是多少?

答

24． (一) 某水电站工程项目,根据《水利工程建设项目管理规定》和有关规定,项目业主严格按照水利工程建设程序进行。在项目建议书编制时委托了一家具有承担该工程项目相应资格的设计单位承担。在可行性研究报告批准后,由于编写过程存在疏忽,部分主要内容需作很大变动,经原编制单位重新修改后,并经建设项目法人和建设单位复审同意。 [问题](一)

答

25．某汽车生产线设备安装工程,施工总承包方项目经理部的项目经理负责编制了工程施工组织总设计,编制过程中是以分部工程项目为对象进行编制的。编制完成后提交监理工程师。该设备基础工程施工完成后,施工总承包方对设备基础进行了检验,其主要检验内容包括:基础质量合格证明书、外观,基础的位置及几何尺寸的测量,对设备基础进行了预压试验。问题

答

26．某管道安装工程项目。该管道工程属于超高层建筑管道工程,由于施工项目经理部严格执行超高层建筑管道施工的技术要点,使得工程进展非常顺利,施工质量达到各项要求。管道安装完毕后,对其进行了系统试验,试验时的有关实施过程如下: (1) 采用闪点为40℃的可燃液体介质对管道进行液压试验; (2) 在进行液压试验时其环境温度为2℃; (3) 在进行气压试验时,承受内压钢管的试验压力为设计压力的2.15倍; (4) 泄漏性试验合格后进行真空度试验。

答

27．(一) 某机电总承包公司通过投标承接了一栋超高层办公楼的机电安装工程。总承包公司中标后,业主向总承包公司提出超出招标文件中主要合同条款的附加条件,并以此作为签订合同的前提。附加条件包括:①增加净化空调系统工程;②将原计划总工期20个月改为18个月。总承包公司与业主签订合同后,征得业主同意,将其中的几项分部工程分包给了几家具有相应资质条件的分包单位。为了防止分包单位延误工程进度,合同条款有如下内容: “如果分包单位落后于分包合同规定的工程进度,总承包公司可以指示分包单位采取必要的措施来加快工程进度。对由于分包单位的延误所产生的误期损失,总承包公司可以从已完工作所商定的进度款中扣除部分金额作为对分包单位的罚款处理”。消防工程完工后,总承包公司向建设单位和公安消防机构提出申请,要求对竣工工程进行消防验收,征得公安消防机构同意后,建设单位组织监理、总承包公司和分包单位共同参加现场检查和现场验收。电梯安装中接受了当地安全监察机构的指导和监控,安装结束经自检后,由总承包公司调试,最后由建设单位将检验和调试的结果告知国务院特种设备安全监督管理部门核准的检验检测机构,要求监督检查。问题(一)

答

28．(四) 某机电安装工程项目,某建筑公司于2010年3月8日与某建设单位签订了修建建筑面积为3000m2工业厂房(带地下室)的施工合同。该建筑公司编制的施工方案和进度计划已获监理工程师批准。施工进度计划已经达成一致意见。合同规定由于建设单位责任造成施工窝工时,窝工费用按原人工费、机械台班费60%计算。在专用条款中明确6级以上(含6级)大风、大雨、大雪、地震等自然灾害按不可抗力因素处理。工程师应在收到索赔报告之日起28天内予以确认,工程师无正当理由不确认时,自索赔报告送达之日起28天后视为索赔已经被确认。根据双方商定,人工费定额为30元/工日,机械台班费为1000元/台班。建筑公司在履行施工合同的过程中发生以下事件: 事件1:基坑开挖后发现地下情况和发包商提供的地质资料不符,有古河道,须将河道中的淤泥清除并对地基进行二次处理。为此,业主以书面形式通知施工单位停工10d,窝工费用合计为3000元。事件2:2010年5月18日发生6级大风,一直到5月21日开始施工,造成20名工人窝工。事件3:5月21日用30个工日修复因大雨冲坏的永久道路,5月22日恢复正常挖掘工作。事件4:5月27日因租赁的挖掘机大修,挖掘工作停工2d,造成人员窝工10个工日。事件5:5月29日,因外部供电故障,使工期延误2d,造成20人窝工,2台施工机械窝工。事件6:在施工过程中,发现因业主提供的图样存在问题,故停工3d进行设计变更,造成人工窝工的60个工日,机械窝工9个台班。问题(四)

答

29．某机电工程公司承接了一座110kV变电站建设项目，工期一年，时间紧、任务重。对此，该公司首先在内部组织了施工进度计划、施工生产资源、工程质量、施工安全、卫生及环境管理等协调工作，以便工程顺利展开；其次明确各级各类人员的安全生产责任制，以加强项目的安全管理；其三，施工过程中公司组织了与工程对应的季节、专业和综合等安全检查，以保障施工过程安全。该变电站地处偏僻地区，施工时，暂无电源供给，为加快施工进度，该公司自行采用自备电源组织了施工。变压器经开箱检查和本体密封检验后就位，紧接着进行箱体检查、附件安装、注油和整体密封性试验，但在通电过程中烧毁。纠正该公司擅自采用自备电源施工的错误做法。

答

30．(三) 某电梯安装工程项目,由于电梯工程在高且深的井道内作业,每层在层门安装前留下较大的门洞,这对作业人员或其他闲杂人员存在高空坠落的危险,针对这一情况,施工项目经理部对从事影响工程质量的所有人员进行了控制。施工项目经理部对该电梯工程的施工程序和施工安全技术措施的制订如下: (1)机房通向井道的预留孔随时开通以方便施工。 (2)井道安装好导轨后放基准线进行配管配线。 (3)层门洞靠井道壁外侧设置坚固的围封,围封的高度不小于0.8m。 (4)由制造厂组装完成经调试合格后加以封记的机电协调动作部件在施工时应拆封调整后安装。 (5)电梯安装单位安装完毕自检试运行结束后,由监理单位负责进行校验和调试。 (6)电梯经校验和调试符合要求后,向当地特种设备安全监督部门报验要求监督检验。问题(三)

答

31．(二) A公司应邀参加氮制造厂合成压缩工段技改工程投标,招标书说明,以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划(见图1-1)。 A公司总工程师审核认为网络图不符合最短工期要约,退回重编,要求附加说明。经修改重编网络图,A公司最后中标。施工中无损检测发现甲供的高压管件焊缝存在缺陷,退货重供,延误施工10d,A公司为保证总工期不变,加大投入,实施加班作业,最终如期完工。为此,A公司向业主发出索赔意向书。问题(二)

答

32．(一) 某机电安装施工单位在沿海城市承建一座植物油厂,施工时间在5~11月。该工程施工难度较大的是六栈桥吊装,总重500多吨,分布在8~30m标高的不同区域内。项目经理部制订吊装方案时,针对现场具体情况,结合本单位起重吊装经验,提出了采用全部起重机、全部桅杆、起重机桅杆混合或一侧用汽车起重机、另一侧利用塔楼钢架架设工具(简称起重机塔架法)等吊装方法。为确保安全、工期和降低成本,从操作难度、吊装成本、客观条件、吊装效率、安全程度等评价因素进行技术经济分析,见表3-1。表3-1 技术经济分析(评价因素及各方案评分值) 序号评价要素n 权值B(%) 方案满足程度A(%) 全部起重机全部桅杆起重机桅杆混合起重机塔架 A A×B A A×B A A×B A A×B 1 操作难度 30 100 0.30 40 0.12 60 0.18 90 0.27 2 吊装成本 30 50 0.15 80 0.24 80 0.24 80 0 24 3 客观条件 10 40 0.04 50 0.05 60 0.06 100 0.10 4 吊装效率 10 100 0.10 60 0.06 70 0.07 80 0 08 5 安全程度 20 90 0 18 80 0.16 90 0.18 80 0.16 汽车式起重机试吊时出现倾斜,经分析汽车式起重机使用偏离了特性曲线参数要求,随即进行了处理。在正式吊装过程中,有一个从其他施工现场调来的导向滑轮,由于本身故障卡死不转,立即采取紧急处理并予以更换。问题序号评价要素n权值B(%)方案满足程度A(%)全部起重机全部桅杆起重机桅杆混合起重机塔架AA×BAA×BAA×BAA×B1操作难度301000.30400.12600.18900.272吊装成本30500.15800.24800.24800 243客观条件10400.04500.05600.061000.104吊装效率101000.10600.06700.07800 085安全程度20900 18800.16900.18800.16

答

题干： 某机电安装公司通过投标承担了某电厂锅炉安装工程施工任务,为了确保工程质量,项目部建立了质量保证体系,编制的质量控制点包括6个控制系统,质量控制系统设立了4个控制环节和16个质量控制点,明确了责任人;焊后外观检查(6)为B级控制点,压力试验(13)为A级控制点。
33．在现场焊后外观检查(6)和进行压力试验(13)时,由于监理工程师有事不能到场,能否继续进行检验和试验?说明理由。

答

题干： 某火灾报警及联动控制系统工程项目,某专业工程公司通过投标获得了该项目的施工任务,该公司在施工前根据施工总平面设计编制了施工方案和施工进度计划。接着对施工总平面图设计做了分析评价,发现施工总平面图设计有不妥之处,责令有关人员对施工总平面图设计进行了优化。
该火灾报警及联动控制系统设备安装完成后,相关部门的有关人员对该系统装置进行了试运转。
34．设备试运转的目的是什么?

答

题干：

某机电工程公司承接了一座110kV变电站建设项目,工期一年,时间紧、任务重。对此,该公司首先在内部组织了施工进度计划、施工生产资源、工程质量、施工安全、卫生及环境管理等协调工作,以便工程顺利展开;其次明确各级各类人员的安全生产责任制,以加强项目的安全管理;其三,施工过程中公司组织了与工程对应的季节、专业和综合等安全检查,以保障施工过程安全。

该变电站地处偏僻地区,施工时,暂无电源供给,为加快施工进度,该公司自行采用自备电源组织了施工。

变压器经开箱检查和本体密封检验后就位,紧接着进行箱体检查、附件安装、注油和整体密封性试验,但在通电过程中烧毁。
35．公司组织的与工程对应的安全检查中,除背景资料指出的检查外还有哪些?安全检查的重点是什么?

答

36．某机械设备安装工程项目，该工程的分包商在施工过程中，由于操作人员未按操作规程操作机械设备，发生了意外伤亡事故，伤亡事故发生后，项目承包商立即启动了“安全生产事故应急救援预案”，总包和分包单位根据预案的组织分工立即开始了工作。施工机械设备的安全防护措施主要有哪些？

答

37．(二) A安装公司承包了某六层商业中心的空调工程,工程内容为空调工程的施工图深化设计、设备材料采购和安装施工。合同规定热泵机组采用国外品牌,工程结算采用工程量清单综合单价计价,工期3个月。合同订立后,A公司编制了空调工程的施工组织设计,热泵机组采用汽车式起重机吊装,该吊装工作分包给B安装公司。B公司依据空调工程的施工组织设计和国家规范标准编制了热泵机组的吊装方案。工程开工后,因业主装饰设计变更,致使空调工程施工图修改,工程停工数天,影响了计划工期,同时也增加了工程量和新的项目。问题(二)

答
