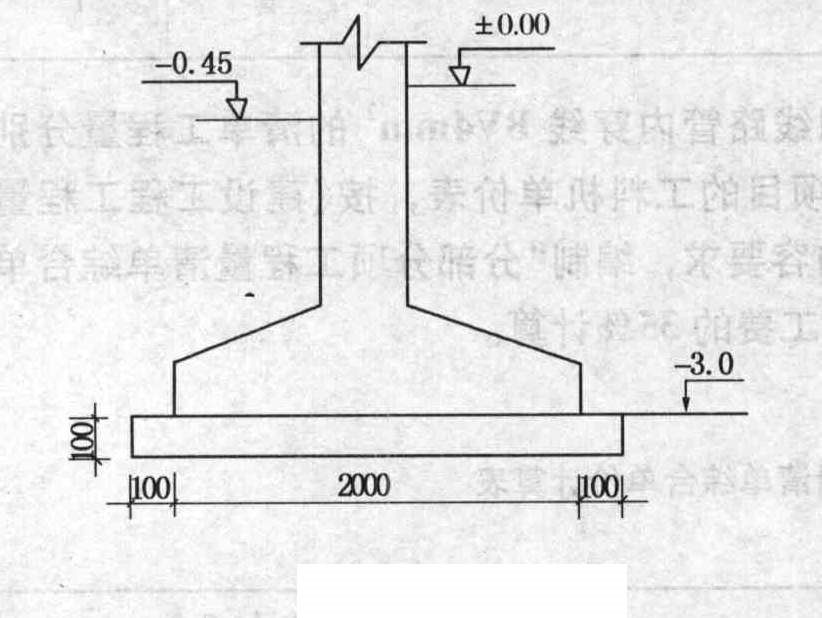

10.本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。
Ⅱ.工业管道安装工程
某氮气加压站工业管道工程系统如图(a)、(b)所示。

(1)图中工业管道系统工作压力PN=0.75 MPa。图中标注水平尺寸以mm计,标高以m计。
(2)管道:Ф273×6管采用无缝钢管;Ф325×8管采用成卷10#钢板,现场制作钢板卷管,安装每10m钢板卷管的主材消耗量为9.88m,每米重62.54kg;每制作It钢板卷管钢板的消耗量为1.05t。
(3)管件:所有三通为现场挖眼连接;弯头全部采用成品冲压弯头,Φ273×6弯头弯曲半径R=400mm,Ф325×8弯头弯曲半径R=500mm。电动阀门长度按500mm计。
(4)所有法兰采用平焊法兰,阀门采用平焊法兰连接。
(5)管道系统安装完毕做水压试验。无缝钢管共有16道焊口,设计要求50%进行X光射线无损探伤,胶片规格为300mm×80mm。
(6)所有管道外壁除锈后均进行一般刷油处理。Φ325×8的管道需绝热,绝热层厚δ=50mm,外缠玻璃纤维布作保护层。
依据《全国统一安装工程预算工程量计算规则》,计算表管道安装工程量计算表中分项工程工程量,并将计量单位、工程量及其计算过程填入该表的相应栏目中。
