互感器接线端子怎么短接

关于互感器接线端子怎么短接，互感器接线图相信很多小伙伴还不知道,现在让我们一起来看看吧！

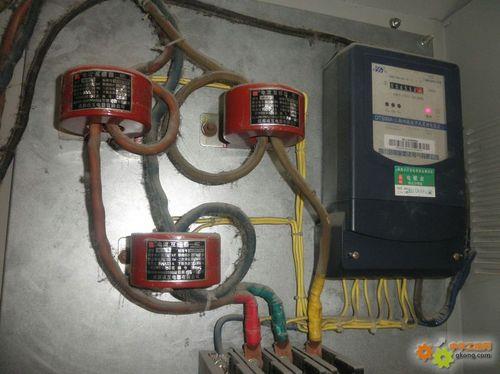

1、三只互感器安装在断路器负载侧，三相火线从互感器穿过。

2、互感器和电度表的接线如下：4、7为电流进线，依次接互感器A、B、C相电互感器的S1。

3、3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。

4、2、5、8为电压接线，依次接A、B、C相电。

5、10端子接零线 。

本文就讲到这里，希望大家会喜欢。
